MU-0808 8×8 Matriks Audio Digital

Matriks Audio Digital FHBAVTEC MU-0808 8×8 ialah Pemproses Matriks Audio Digital 8×8 gred perusahaan yang direka bentuk untuk penghalaan isyarat kompleks, pencampuran ketepatan dan pemprosesan dinamik lanjutan dalam persekitaran AV profesional. Dikuasakan oleh enjin ADI SHARC 21489 DSP standard industri yang beroperasi pada 450 MHz SIMD, MU‑0808 menyampaikan pelaksanaan audio kependaman ultra-rendah dan kesetiaan bunyi yang murni merentas bilik lembaga korporat, auditorium pendidikan tinggi, kemudahan kerajaan dan ruang acara pelbagai fungsi.

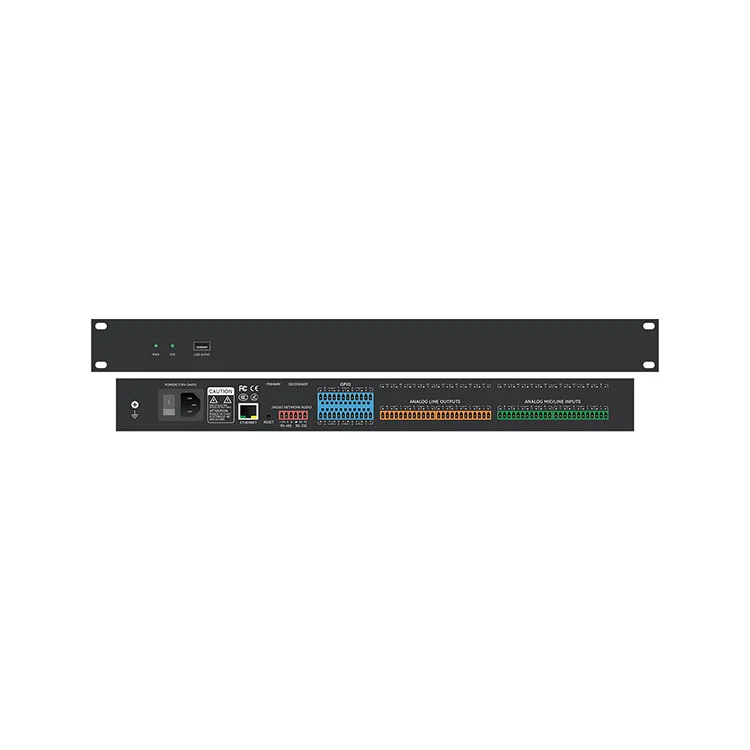

Dibungkus dalam casis keluli lekap pada rak 1U, MU‑0808 menyatukan algoritma DSP audio penting—termasuk Pembatalan Gema Akustik (AEC), Penindasan Maklum Balas Adaptif (AFC), Kawalan Bunyi Aktif (ANC), Perkongsian Auto-Pencampuran, Parametrik/Grafis EQ Pemampatan, dan Pemampatan Dinamik. Dengan antara muka kawalan berbilang protokol termasuk Ethernet (TCP/IP), RS232, RS485 dan port logik GPIO yang boleh disesuaikan, MU‑0808 menyediakan keupayaan penyepaduan yang lancar untuk sistem AV moden.

Ciri-ciri Utama

• 8 Input Analog & 8 Output Analog:Penyambung terminal blok Phoenix seimbang yang menyokong isyarat talian/mik dengan kawalan keuntungan individu.

•Seni Bina DSP ADI SHARC 21489:Pemproses titik terapung SIMD berprestasi tinggi 450 MHz mengendalikan algoritma audio masa nyata intensif.

•Resolusi Pro‑Audio:Kadar pensampelan digital 24-bit / 48 kHz memberikan penukaran audio telus dan julat dinamik.

• Pembatalan Gema Akustik (AEC):Algoritma AEC dipercepatkan perkakasan menghapuskan maklum balas akustik dan gema suara jauh semasa persidangan video jauh.

• Kawalan Maklum Balas Automatik (AFC):Algoritma penapisan takuk dinamik mengenal pasti dan menyekat maklum balas akustik (lolong) dalam masa nyata.

• Kawalan Bunyi Aktif (ANC) & Auto Campuran:Pengurangan hingar latar berpasangan dengan pencampuran auto perkongsian keuntungan untuk pengurusan berbilang mikrofon.

• EQ & Dinamik Komprehensif:EQ Parametrik Berbilang jalur (PEQ), EQ Grafik, Penapis High-Pass/Low-Pass, Pengembang, Pemampat, Penghad dan Pintu Bunyi Dinamik.

• Penghalaan Matriks & Kelewatan Saluran:Penetapan isyarat sewenang-wenangnya dan pencampuran merentasi 8×8 titik silang dengan kelewatan boleh laras sehingga 1,200 ms bagi setiap saluran.

• Antara Muka Kelas Audio USB:Antara muka audio USB 1‑masuk/1‑keluar tanpa pemandu untuk penyepaduan lancar dengan platform codec lembut (Zoom, Microsoft Teams, Webex).

• Integrasi GPIO boleh dikonfigurasikan:8 port Input/Output Tujuan Am boleh atur cara untuk logik suis, panggil semula adegan dan senyap kecemasan.

• Kawalan Sistem Fleksibel:Sokongan arahan dua arah melalui Ethernet, RS232 dan RS485 untuk sistem kawalan pihak ketiga dan automasi penjejakan kamera.

• Penutup Rak 1U:Reka bentuk standard 19‑inci rak‑rak boleh dipasang untuk penggunaan rak yang lancar.

Pemprosesan Teras DSP

Matriks Audio Digital MU-0808 8×8 menyediakan seni bina matriks DSP yang intuitif dan fleksibel yang membolehkan penyepadu sistem menyesuaikan rantai pemprosesan isyarat mengikut keperluan akustik tempat tertentu:

• AEC (Pembatalan Gema Akustik): Pembatalan gema kecekapan tinggi dioptimumkan untuk persidangan interaktif dupleks penuh, menghalang maklum balas pembesar suara hujung.

• AFC (Penindasan Maklum Balas Adaptif): Pengesanan maklum balas masa nyata dan penapisan frekuensi takuk adaptif untuk mengekalkan keuntungan sistem maksimum sebelum maklum balas.

• Pengadun Auto (Algoritma Perkongsian Keuntungan): Secara automatik mengimbangi keuntungan merentas berbilang saluran mikrofon aktif untuk mengekalkan keuntungan sistem yang stabil dan kebolehfahaman pertuturan.

• Suite Penyamaan: Penapis PEQ berbilang jalur bebas, EQ Grafik, High-Pass, Low‑Pass dan All-Pass untuk penalaan pembesar suara yang tepat dan pembetulan bilik.

• Dynamics Suite: Pengembang Input/Output, Pemampat, Penghad, Pengawal Julat Dinamik dan Pintu Bunyi untuk pengurusan bilik kepala.

• Penghalaan & Penjajaran Matriks: Penetapan titik silang dengan kawalan fasa, pemangkasan perolehan dan penjajaran lengah digital sehingga 1,200 ms setiap baris keluaran.

Kawalan & Integrasi Sistem

Direka kejuruteraan untuk reka bentuk sistem AV profesional, MU-0808 8×8 Digital Audio Matrix menawarkan pilihan sambungan dan pengurusan yang mantap:

• Perisian Kawalan PC: Perisian Windows GUI khusus membenarkan konfigurasi visual masa nyata rantai DSP, matriks penghalaan, lengkung tindak balas EQ dan pemetaan GPIO melalui TCP/IP.

• Automasi Berpusat: Buka protokol bersiri melalui RS232/RS485 untuk penyepaduan dengan Crestron, AMX, Extron dan pemproses kawalan lain.

• Penyepaduan Penjejakan Kamera: Output arahan bersiri langsung untuk mencetuskan pratetap kamera PTZ berdasarkan aktiviti get mikrofon aktif.

• Kawalan Logik GPIO: 8 port logik berbilang fungsi yang boleh dikonfigurasikan untuk penutupan sentuhan luaran, potensiometer volum fizikal, penunjuk LED atau penggantian kecemasan penggera kebakaran.

Aplikasi Sasaran

• Bilik Lembaga & Pusat Persidangan Korporat: Peneguhan pertuturan definisi tinggi dan persidangan video tanpa gema.

• Dewan Pendidikan Tinggi & Kuliah: Pengadunan automatik berbilang mikrofon, pencetus pengesanan kamera dan pengedaran matriks bilik.

• Pusat Kerajaan & Perintah: Pemprosesan audio kebolehpercayaan tinggi dengan penggantian kecemasan GPIO fizikal.

• Auditorium Berbilang Fungsi & Ruang Acara: Taburan bunyi dinamik dan penjajaran kelewatan zon.

• Sistem AV Komersial: Sistem pengedaran muzik latar belakang berbilang zon dan matriks halaman.

Spesifikasi Teknikal

Soalan Lazim

S1: Adakah FHBAVTEC MU‑0808 menyokong pembatalan gema untuk platform persidangan video codec lembut seperti Zoom atau Microsoft Teams?

Jawapan: Ya. Matriks Audio Digital MU-0808 8×8 menampilkan Pembatalan Acoustic Echo (AEC) berasaskan perkakasan khusus dan antara muka audio USB 1-dalam/1-keluar bersepadu. Dengan menyambungkan MU‑0808 ke PC bilik persidangan melalui USB, pemproses membekalkan isyarat mikrofon bebas gema yang diproses terus ke Zoom, Microsoft Teams atau Webex sambil menghapuskan gema pertuturan hujung dan lolongan akustik tempatan.

S2: Bagaimanakah MU‑0808 dikonfigurasikan, dan bolehkah ia disepadukan dengan sistem kawalan AV pihak ketiga?

Jawapan: MU‑0808 dikonfigurasikan menggunakan perisian kawalan PC Windows melalui Ethernet (TCP/IP), menyediakan antara muka visual untuk penghalaan isyarat, penalaan EQ, pemprosesan dinamik dan pengurusan pratetap pemandangan. Untuk penyepaduan pihak ketiga, unit ini menampilkan protokol kawalan RS232 dan RS485 terbuka, membenarkan kawalan penuh melalui pengawal penjejakan kamera Crestron, Extron, AMX atau PTZ.

S3: Apakah fungsi yang boleh diberikan kepada 8 port GPIO yang boleh dikonfigurasikan?

Jawapan: 8 port logik GPIO boleh diprogramkan secara bebas sebagai input atau output digital. Kes penggunaan penyepaduan biasa termasuk menyambungkan butang tekan fizikal untuk ingatan semula pratetap pemandangan, pengantaramukaan dengan penunjuk status LED, mencetuskan redaman sistem kecemasan melalui penutupan sentuhan penggera kebakaran, atau menyambungkan potensiometer analog untuk kawalan kelantangan zon yang dipasang di dinding.

S4: Adakah MU‑0808 memberikan kuasa hantu untuk mikrofon pemeluwap, dan bagaimanakah keuntungan dilaraskan?

Jawapan: Ya. Kesemua 8 input analog menampilkan kuasa hantu +48V boleh tukar secara individu yang boleh dikonfigurasikan melalui perisian kawalan, menjadikannya serasi sepenuhnya dengan pemeluwap profesional dan mikrofon sempadan. Keuntungan praamp masukan boleh dilaraskan daripada 0 hingga +48 dBu dalam perisian untuk menampung pelbagai mikrofon dan sumber peringkat talian.
