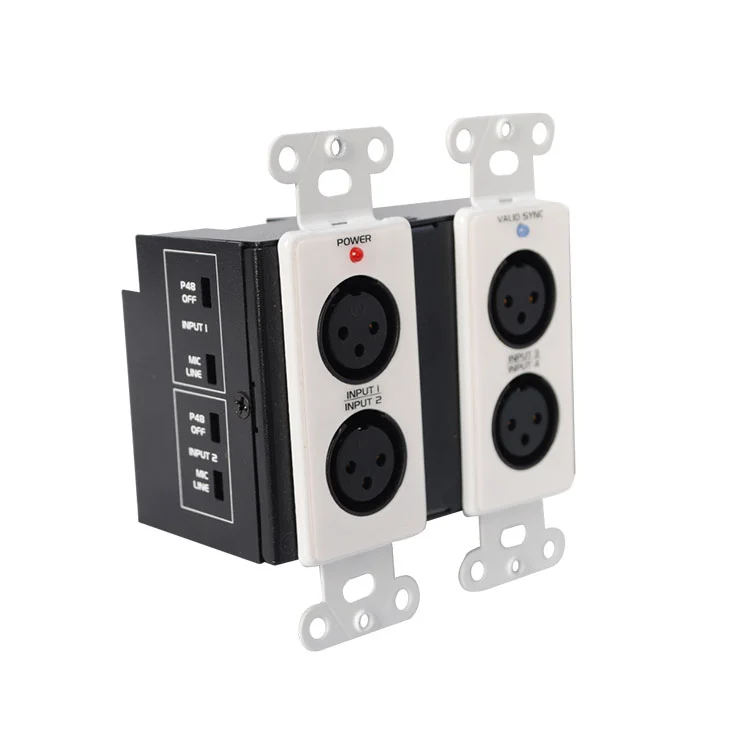

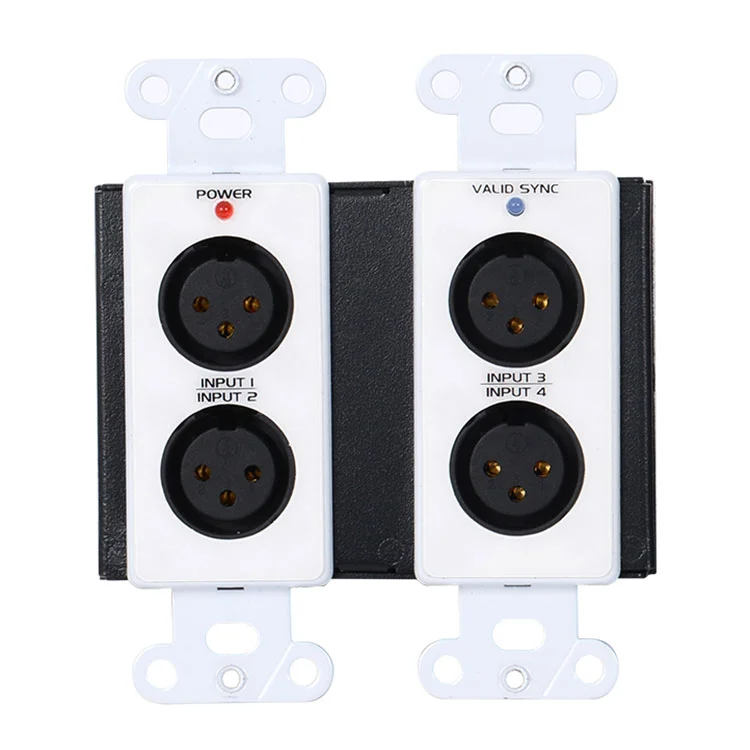

Penerangan Produk

DWP42L adalah antara muka rangkaian Dante 4-in/2-out serba boleh yang menukar antara audio analog dan digital dengan prestasi yang luar biasa. Menampilkan empat input analog (boleh ditukar antara tahap mikrofon dan garis dengan keuntungan laras) dan dua output Dante-to-analog, unit padat ini dipasang dengan mudah dalam kotak belakang dua gang AS standard. Hanya sambungkan melalui Ethernet menggunakan kabel CAT5 dan menguruskan penghalaan audio melalui perisian pengawal Dante untuk prestasi latency ultra-rendah. Ekosistem Dante lengkap kami termasuk pemproses DSP, mikrofon rangkaian, penceramah, dan penyelesaian antara muka tambahan untuk rangkaian audio yang komprehensif.

Ciri -ciri utama:DWP42L mempunyai empat input XLR dengan mod MIC/Line yang boleh dipilih, masing-masing menawarkan keuntungan laras (-20dB ke +20dB) dan kuasa 48V yang boleh ditukar untuk mikrofon kondensor. Ia menukarkan isyarat analog ke Dante Network Audio dengan penukaran resolusi tinggi 24-bit, memastikan prestasi rendah, tinggi kesetiaan. Unit ini juga menyediakan dua output Dante-to-analog (seimbang/tidak seimbang) pada panel belakang. Dengan pilihan kuasa POE atau 24V DC, LED status panel depan, dan preamp mikrofon premium, ia menyampaikan audio berkualiti tinggi yang boleh dipercayai untuk pemasangan profesional.

Soalan Lazim:

S: Adakah anda pengeluar?

A: Ya. Kami adalah pengilang yang berpusat di Shenzhen.

S: Bolehkah anda menyediakan penyelesaian OEM atau ODM?

A: Ya, kami boleh menyediakan penyelesaian OEM atau ODM bergantung kepada keperluan pelanggan.

S: Adakah produk anda meluluskan sebarang pensijilan?

A: Ya, kami mempunyai CE, sijil ROHS.

S: Apa produk Dante yang boleh anda berikan?

A: Kami boleh menyediakan penyelesaian siri Dante, seperti Dante DSP, Dante Audio Receiver, Dante IO, Dante Microphone, Dante Speaker ...

Spesifikasi produk

Input mic/line ke rangkaian Dante
Input:	Xlr (perempuan) x 4
Memperoleh julat	-20 ~ +20
Impedans input	> 2.5 k_ (mic); > 5 k_ (baris)
Kuasa hantu	48 VDC, boleh ditukar
Tindak balas kekerapan	20 Hz hingga 20 kHz (± 0.5 dB)
Thd+n	<0.1%
Bunyi di bawah +4 dbu	<-70 dB
Cmrr	> 65 dB (50 Hz hingga 120 Hz)
Rangkaian Dante ke Line Output
Output	2, blok terminal yang seimbang/tidak seimbang,
Tahap output	+4 dbu (nominal) seimbang; -10 dbv (nominal) tidak seimbang, boleh dipilih
Voltan output	+20dbu (@ 0db output keuntungan)
Impedans output	150 _ seimbang; 75 _ tidak seimbang
Tindak balas kekerapan	20 Hz hingga 20 kHz (± 0.5 dB)
Thd+n	<0.1%
Bunyi bising	<-80db
Crosstalk	<85 dB (20 Hz hingga 20 kHz
Saluran Dante
Pemancar/Penerima	2/2
Kadar penghantaran	100 Mbps
Resolusi	16/24/32 bit
Kadar pensampelan	44.1 kHz, 48 kHz.
Antara muka Dante	RJ45 Jack
Sambungan kuasa	Terminal euro 2 pin
Keperluan kuasa	24 vdc @ 180 ma ditambah beban hantu yang disambungkan, atau poe
Dimensi	116mm (w) × 114.5mm (h) × 53.1mm (d)
Berat: 0.36 kgs-DWP22L-US	370g

Operasi Produk

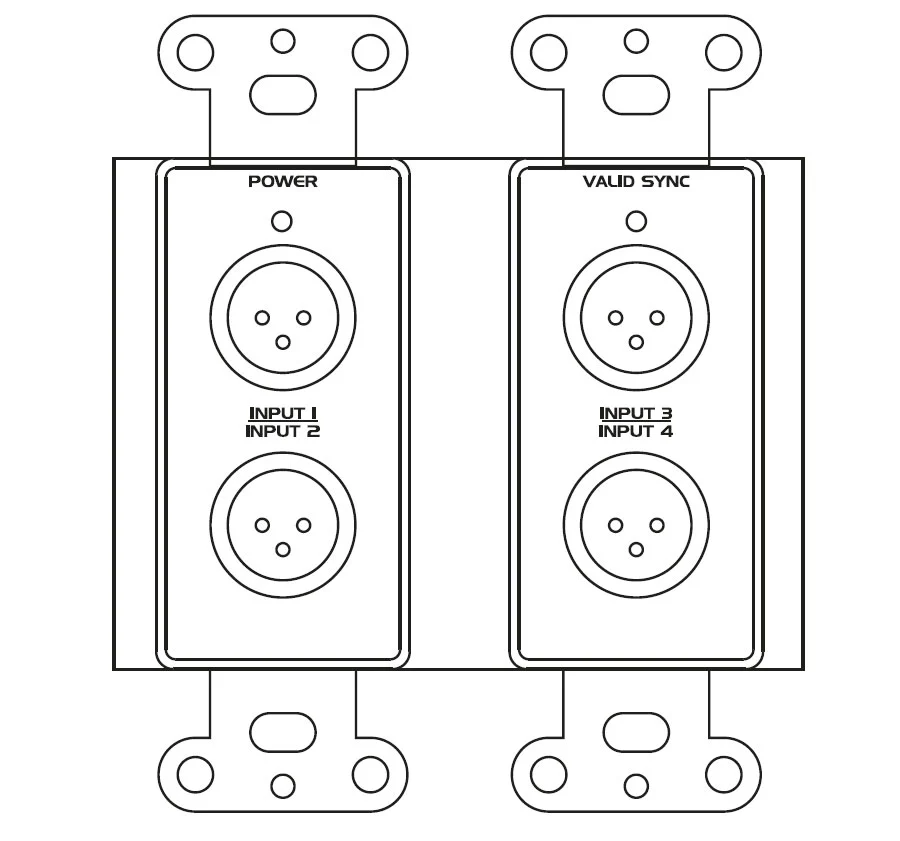

4ch Dante Audio Interface

1. XLR input, terima isyarat audio mikrofon atau baris.

2. Petunjuk LED Kuasa.

3. Sync LED menunjukkan status rangkaian Dante.

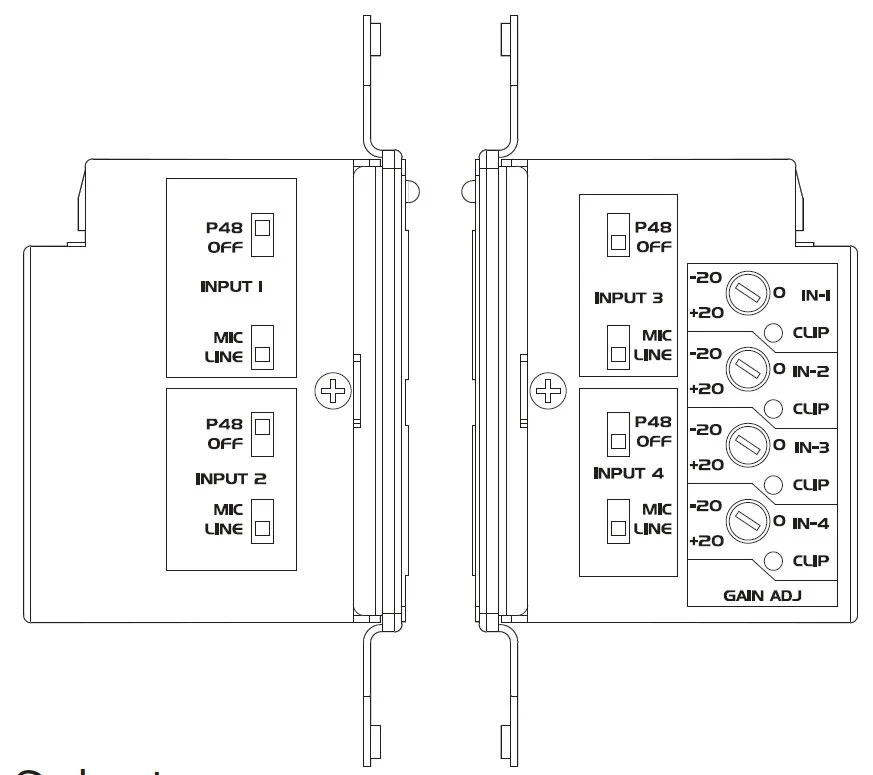

4ch Dante Audio Interface

4. Pemilih input xlr

Garis:Menerima sumber garis seimbang atau tidak seimbang.

Mic:Menerima isyarat mikrofon dinamik atau kondensor.

P48V:Menyediakan kuasa hantu 48V apabila menghubungkan mikrofon kondensor.

5. Kawalan keuntungan input:Laraskan tahap keuntungan isyarat input pada setiap saluran input.

6. Klip isyarat yang diketuai pada setiap saluran input

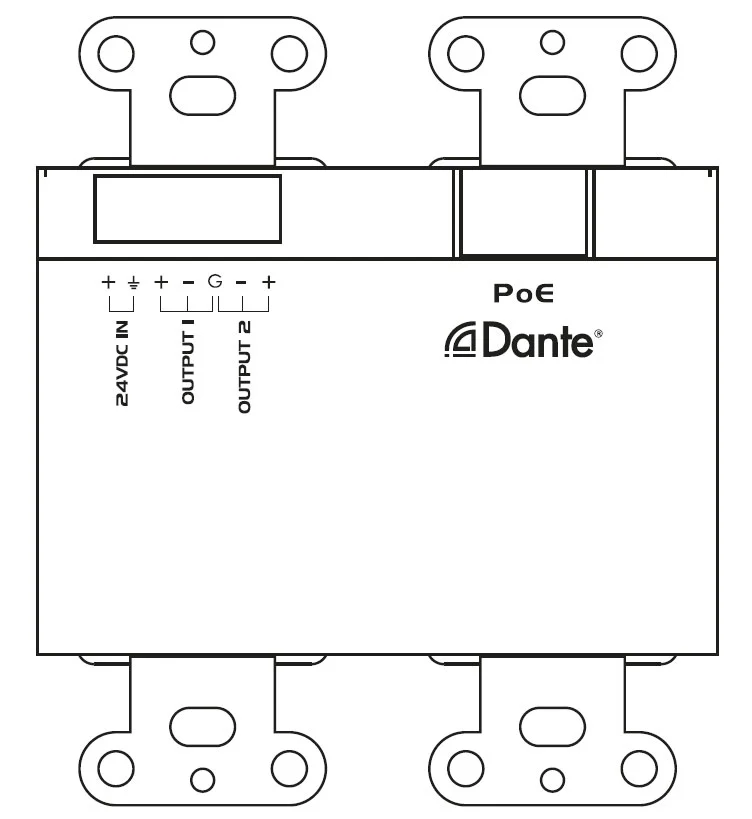

4ch Dante Audio Interface

7. Output terminal euro:Menukar dua saluran Dante ke output garis analog.

8. Pelabuhan RJ45:Menggunakan kabel CAT5 untuk menyambung ke rangkaian Dante.

Catatan:Apabila menggunakan suis rangkaian POE yang diaktifkan, DWP42L boleh dikuasakan dan beroperasi dari POE.

9. Kuasa:Sambungkan DC 24V ke Blok Terminal 2P atau Jack Input DC.

Catatan:Jika DC 24V dan POE kedua -duanya hadir untuk DWP42L unit akan beroperasi dari DC 24V. Dan apabila DC 24V dikeluarkan, kuasa akan beralih ke kuasa POE secara automatik.

Permohonan produk

Antara muka Dante (input 4 x mikrofon/garis, output garis 2 x) adalah penyelesaian antara muka rangkaian audio serba boleh yang direka untuk integrasi lancar dalam persediaan audio profesional. Ia membolehkan penukaran dua arah antara audio digital analog dan Dante, sila rujuk di bawah

1. Pengeluaran Bunyi & Acara Live Live

• Sambungkan mikrofon, instrumen, atau sumber peringkat garis (mis., Pengadun, peranti main balik) ke rangkaian Dante untuk pengedaran latency rendah merentasi pelbagai peringkat atau zon.

• Hantar audio yang diproses dari pengadun yang dibolehkan Dante ke penguat analog, monitor, atau peranti rakaman.

2. Persidangan & Sistem

• Mengintegrasikan mikrofon analog (mis., Podium mics, panel mics) ke dalam sistem persidangan berasaskan Dante untuk penghalaan dan pemprosesan yang fleksibel.

• Output suapan audio Dante kepada penceramah analog atau penguat warisan di bilik mesyuarat, auditorium, atau dewan kuliah.

3. Penyiaran & Rakaman Studio

• Digitize sumber analog (MIC, instrumen, gear luar) dan menghantarnya ke Dante untuk rakaman, streaming, atau siaran.

• Hantar suapan Dante (mis., Output DAW, isyarat interkom) kepada monitor analog, fon kepala, atau peralatan pemprosesan.

4. Rumah Penyembahan & Tempat Prestasi

• Menangkap mics koir, instrumen, atau perkataan yang dituturkan dan mengedarkannya melalui Dante ke pengadun FOH, sistem rakaman, atau aliran langsung.

• Route Dante mainback trek atau pengumuman kepada penceramah zon analog atau garis kelewatan.

5. Bunyi & Hospitaliti Dipasang

• Sambungkan sistem muzik latar (BGM), mics paging, atau sumber analog ke rangkaian Dante untuk kawalan berpusat.

• Audio rangkaian output (mis., Suapan program, makluman kecemasan) kepada penguat analog di hotel, restoran, atau ruang runcit.
